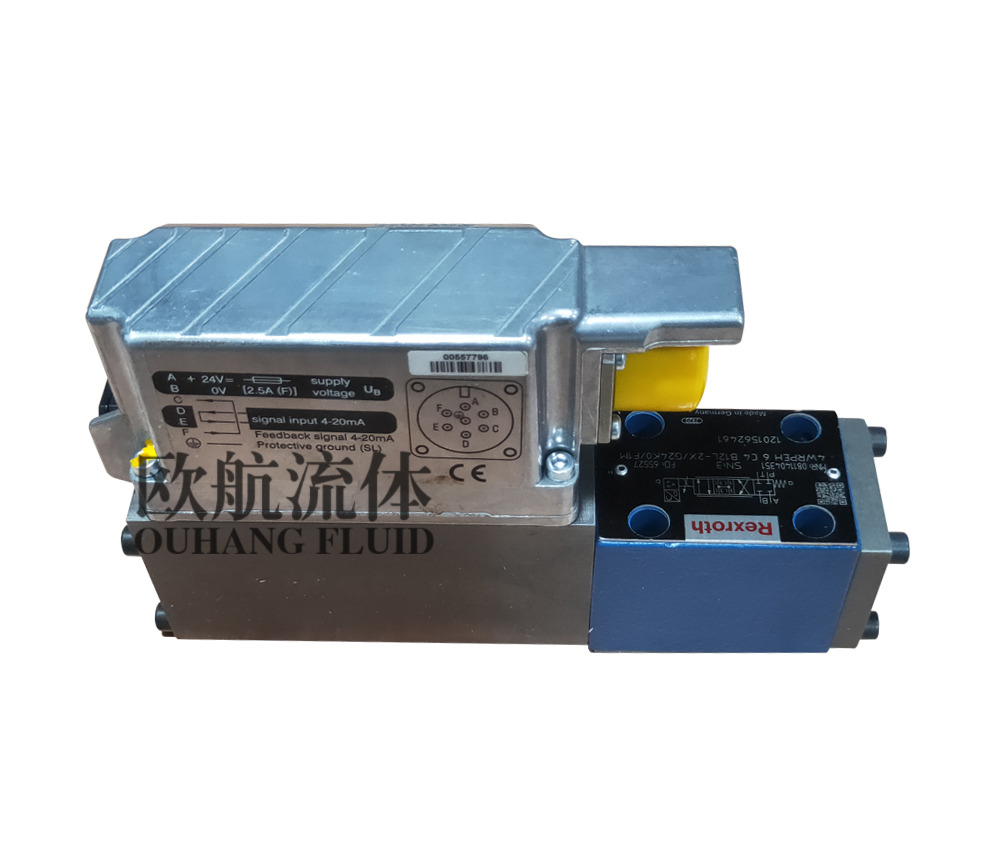

力士樂比例閥  0811 404 351的特點：

-直動式電磁方向滑閥

-安裝面按DIN24340A型 IS04401H1CETOP-RP121H

-濕式直流電磁鐵(可通過整流來使用交流電)

-電磁鐵線圈可90°旋轉

-更換電磁鐵線圈時無須打開耐壓腔

-單個電器連接

-應急手動裝置，可選擇

-可調滑閥切換時間，可選擇

功能說明，剖而圖

5槽式WE型方向閥，是電磁鐵操作的換向滑閥。用來控制液流的開啟、停止和方向，具有閥芯切換時間可調的附加選擇。

方向閥主要由閥體(1)、一個或兩個電磁鉄(2)、控制閥芯(3)和一個或兩個復位彈簧(4)組成。閥的兩個彈簧腔，由通路(5)連通。因此，當閥芯切換時，油液由一個彈簧腔壓至另一腔。如果通過一個節流口減小該通路的面積，則切換時間會相應改變。T油口與彈簧腔隔離。這意味著該油口產生的壓力峰值不影響閥芯(3)操作，實現閥的平穩切換

在斷電狀態，閥芯(3)被復位彈簧(4)保持在中位或初始位置，(脈沖閥芯除外)。由濕式電磁鐵(2)來驅動控制閥芯3)。

為確保正確的功能，務必在電磁鐵銜鐵腔中充滿油液

電磁鐵(2)的電磁力作用于控制閥芯(3)上，并使它從靜態位置切換到所要求的切換位置上，這就使液流從P至A和B至T，或P至B和A至T流通。

當電磁鐵(2)斷電時，控制閥芯(3)被復位彈簧推回初始位置。

可選的手動應急操作(6)，在電磁鐵不通電的情況下，可使控制閥芯(3)運動。

可調滑切換時間(僅直流電磁鉄才有)，通過安裝節流螺絲(7)或可選的液阻(8)(見下面)，可以延長閱內閥芯的運動時間：

5-.WE10..CG../C.型帶節流螺絲

5-WE10./.CG./A.型帶液阻

型號5WE10.3XOC (僅機能A?C和D可用)

此型是雙電磁鐵二位方向閥，無定位機構。當電磁鐵斷電時，閥芯位置不確定。

型號5-，WE10.3X/OFC…(脈沖閱芯)，帶定位機構(僅機能A、C和D可用)

此型是雙電磁鉄二位方向比例閥，帶定位機構。當電磁鐵斷電時，閥芯固定在最終切換位置，因而無需向電磁鐵持續供電。
