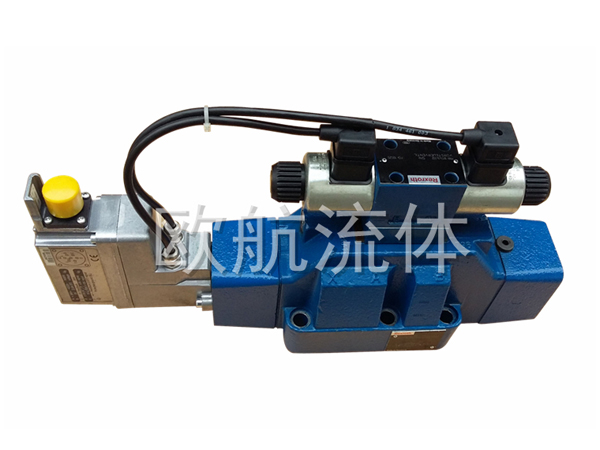

力士樂電液比例閥4WRBKE 27 W430SJ 10 6ZG24K31 A1D3M的特點：

-控制流動方向和流量

-通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

-用于底板安裝;油口安裝面符合ISO4401

-可選的手動應急操作

-型號4WRZE帶集成電子元件(OBE)的先導式2級比例方向閥

-彈簧對中控制閥芯

-控制電子元件

型號.WRZE:帶電壓或電流輸入(A1和或F1)的集成電子元件(OBE)

型號.WRZ:歐洲板卡格式的數字或模擬放大器;模塊化設計的模擬放大器

先導控制型號3DREP6...

先導控制閥是通過比例電磁鐵操作的三通減壓閥。它將電氣輸入信號轉化為比例壓力輸出信號，用于型號為4WRZ..和5WRZ...的所有閥

比例電磁鐵是可控制的濕式插腳直流線困，帶有對中螺紋和可拆卸線圈。線困由外部電子元件進行控制(型號.WRZ.)

設置：閥基本構成包括:売體、控制閥芯、帶壓力測量閥芯、帶對中螺紋的線。

功能

通過比例線圈設置A或B中的壓力。具體壓力取決于電流。線斷電后，控制閥芯將通過壓力彈簧保持在中心位置。油口A和B連接到T，以便液壓油可以不受阻擋地流入油箱，

通過為比例電磁鐵(例如線圏＂a＂)通電，壓力測量閥芯和控制閥芯將向右移動。這樣將通過具有漸進流量特性的節流橫截面，打開從P到B及從A到T的連接。

在通道B中形成的壓力以壓力測量閥芯的表面作用于控制閥芯，并與線圏磁力相反。壓力測量閥芯受線困＂b＂支撐。如果壓力超過線困＂a＂上設置的值，將逆線圏磁力方向回推控制閥芯，并建立B與T的連接，直到重新達到設置的壓力。壓力與線困電流成比例。

當線圈斷電時，控制閥芯在壓縮彈簧的作用下返回到中心位置。

先導式比例方向 型號4WRZ..和5WRZ.52

型號為4WRZ.的閥門是由比例電磁鐵啟動的先導式四通方向閥?？刂屏鲃臃较蚝土髁?。型號為5WRZ..的閥配有附加油口＂R＂(僅限于規格52)。

設置

閥基本構成包括:帶比例電磁鐵的先導控制閥;帶主控制閥芯和對中弾簧的主閥

注意：由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用壽命而增加。

功能

-線圈斷電后，主控制閥芯將通過對中彈簧保持在中心位置。

-主控制閥芯由先導控制閥控制;主控制閥芯成比例移動，例如，通過啟動線圏＂b＂。

→控制閥芯向右移動，先導油通過先導控制閥流入壓力腔，并使主控制閥芯根據電氣輸入信號轉動。

→這樣將通過具有漸進流量特性的節流橫截面，打開從P到B及從A到T的連接。

-先導油可通過油口P從內部供給先導控制閥，也可通過油口X從外部供給先導控制閥。

-切斷線圈的電源 →控制閥芯和主控制閥芯移回至中心位置

-根據切換位置，液壓油可從P流到A，從B流到T，或從P流到B，從A流到T(R)。

可選手動應急操作可在線圏不通電的情況下用于移動控制閥芯。

注意:意外激活手動應急操作可能會導致不可控制的機器運動。
